CTC（Cell to Chassis）技術作為電動車電池集成的核心創新，正在重塑汽車制造格局，本篇推文圍繞CTC技術的應用展開，深入探討其定義、不同廠商方案對比、結構設計、制造工藝挑戰以及實際案例，全面解析其在提升能量密度、降低成本和提高生產效率方面的關鍵作用。
一、CTC技術概述與定義

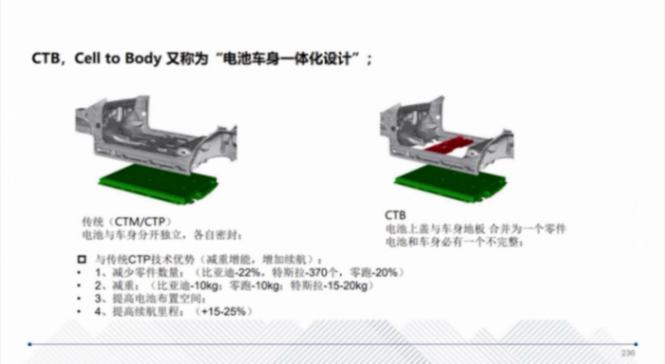

CTC技術涉及兩種主要方法：Cell to Chassis（CTC）和Cell to Body（CTB），其中C2C方法強調將電池模組直接集成到獨立底盤結構中，而CTB則將電芯直接嵌入車身下底板，無需獨立底盤。傳統承載式車身設計缺乏獨立底盤，因此電池通常安裝在車身內部，更接近CTB概念。

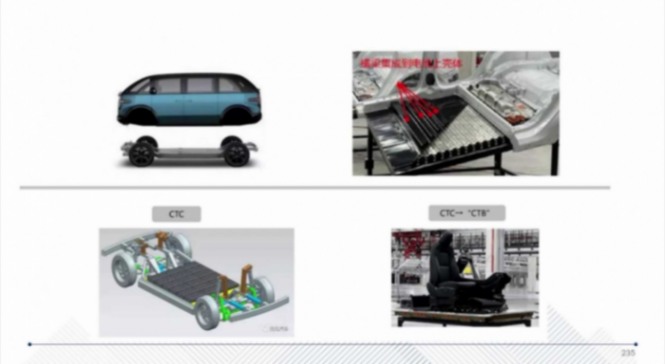

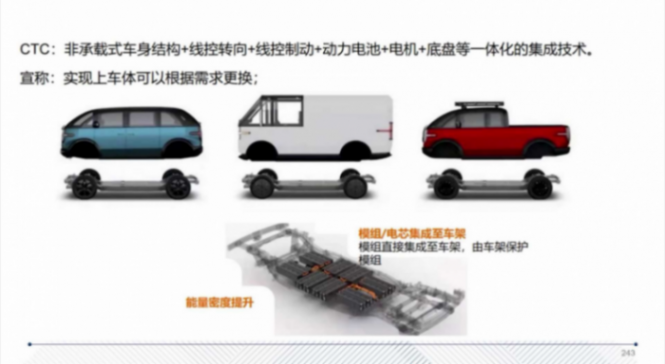

例如，特斯拉采用CTB方案，直接將電芯裝入車身下底板，而卡路（Canoo）等少數公司采用C2C方法，將模組放入整體底盤內。目前，全球僅有卡路和瑞維亞等少數公司擁有獨立底盤，支持CTC方案，其他制造商如特斯拉因車身設計限制，主要依賴CTB策略。這種技術差異源于底盤結構的存在與否，直接影響電池集成的靈活性和效率。
二、不同廠商CTC方案對比

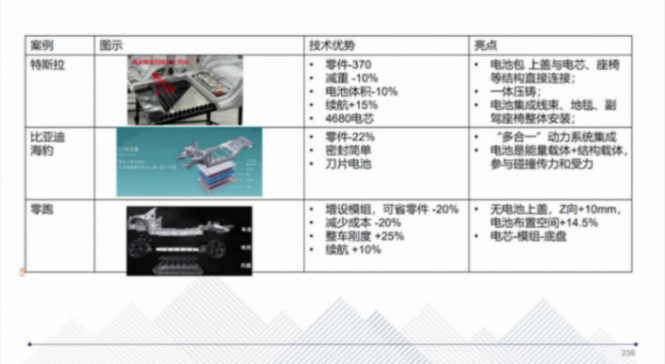

主要電動車制造商在CTC技術上采用不同方案，特斯拉的CTB技術通過將電池上蓋板與電芯及座椅結構直接集成，并使用一體壓鑄工藝，顯著減少零件數量（號稱減少370個），并降低重心以提升操控性能；比亞迪的刀片電池采用疊片技術，特別適合CTB集成，其一片片疊層設計簡化密封過程，同時提供結構剛度，在橫向碰撞和扭轉負載中分擔壓力；

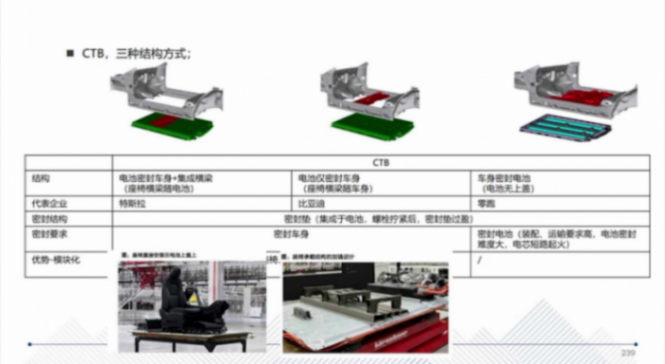

零跑（Leapmotor）的CTC方案則激進地去除電池上蓋板，直接將上蓋與車身地板合一，節省約10毫米空間，宣稱剛度提高25%并降低成本20%。相比之下，卡路的CTC方案將模組完全集成在車架內，使車身與電池包獨立，便于模塊化定制。這些方案各有優劣：特斯拉和比亞迪方案強調密封性和結構強度，而零跑方案在空間利用上更高效，但密封挑戰較大，尤其在運輸過程中易受工廠碎屑影響導致短路風險。
三、CTC結構設計與關鍵組件

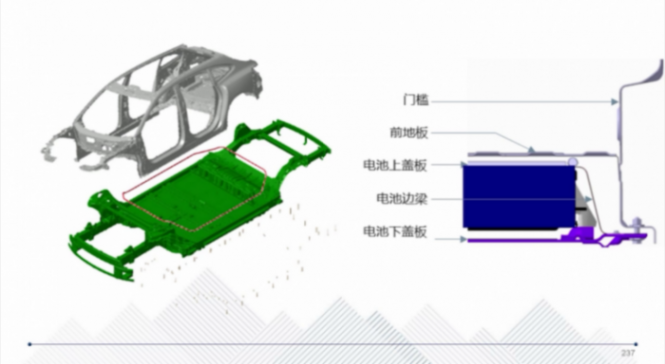

CTC結構的關鍵在于門檻梁、前底板及電池蓋板的設計，是否整合這些部件直接影響結構穩固性和安全性。例如，將前進板與電池上蓋板合為一體可減少部件數量，降低失效概率，但增加密封失效風險，尤其當電芯直接置于車身內并整合地板時，還需考慮座椅連接裝置和人體負載。

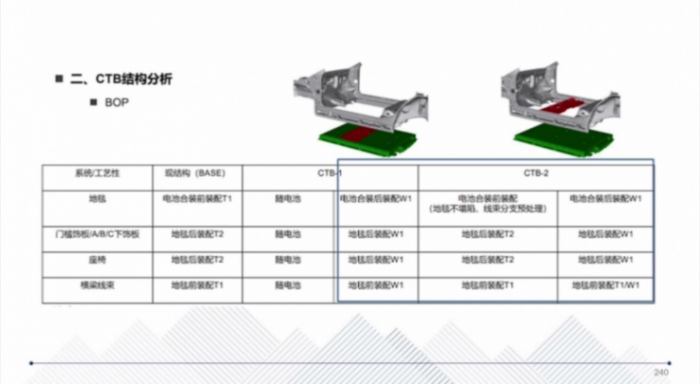

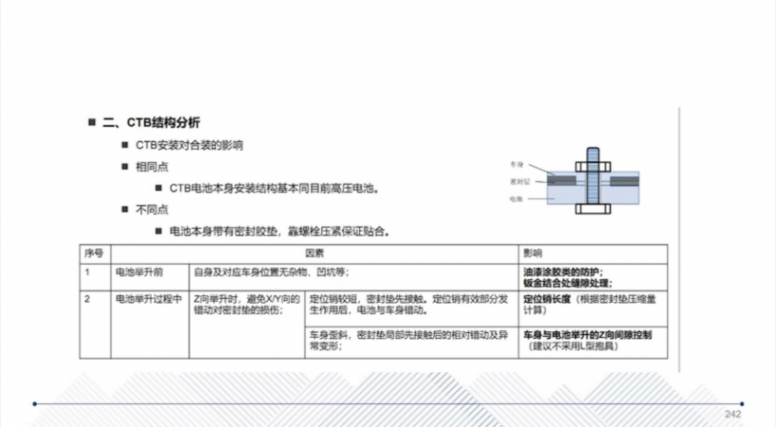

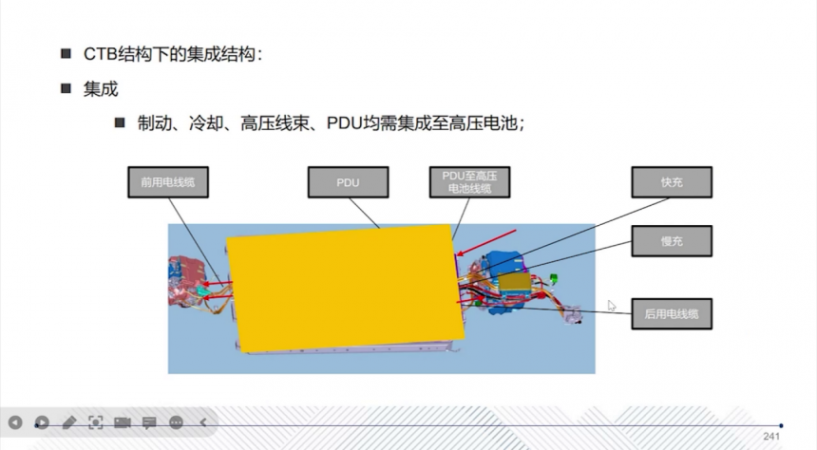

CTB結構下，地毯、門檻飾板、座椅等裝配順序需調整，如電池合裝后裝配地毯（W1階段），這導致工藝差異顯著。冷卻系統集成尤為關鍵，PDU、高壓線束和冷卻管路需嵌入電池倉內部，工藝排布復雜，例如水冷高壓系統要求高效布置進出水口，而風冷系統雖有優勢但已較少采用。密封性挑戰在批量生產中放大，車身未打磨或毛刺可能導致連接點失效，即使1‰缺陷率也不可接受，因此需與車身部門協作優化制造工藝。
四、制造工藝與裝配挑戰
CTC裝配要求高精度定位和支撐系統，例如使用直徑不小于20mm的定位孔和多孔定位策略，以克服車架長度帶來的公差問題；裝配順序也需優化，如先固定中間電池倉段，再安裝前部頂點，最后處理后排橫向連接點，以確保載荷分布均勻，避免NVH噪聲和部件失效。批量生產中，公差控制是主要難點，公差需控制在±2毫米以內，否則需頻繁手工調整，限制（如Rivian因公差問題產能受限）。
CTC分裝線需新增電池封裝區、常規分裝區和檢測區，其中電池分裝要求潔凈密封環境，并包含充放電測試，導致廠房空間需求大，投資高昂；涂膠工藝需電池包放置晾干，增加堆積區大小和工時。為提升效率，可探索自動化方案，如分組裝配刀片電池block或使用自驅車輛轉運。
五、電池技術及體積利用率優化
電池選擇直接影響CTC性能，特斯拉采用卷繞技術的圓柱電芯（如4680大電芯），體積利用率約28.9%，而卡路使用LG的46并96串配置，體積利用率達32.5%，在相同空間裝入更多電芯；比亞迪刀片電池通過疊片技術實現62.3%的體積利用率，革命性地簡化800伏平臺構建，只需一并124串即可，無需復雜焊接。磷酸鐵鋰電池在有限空間可排布至120度電量，但長刀片電池在彎角區域安裝受限，需用較小刀片分組裝配。
高能量密度電池（如刀片電池）便于控制器集成到機艙，但EMC問題需解決。競品分析顯示，不同品牌在電壓平臺、串并結構和能量密度上差異顯著，如比亞迪海報的54kWh電池采用CTP技術，體積利用率最高。
六、制造規劃與實施策略

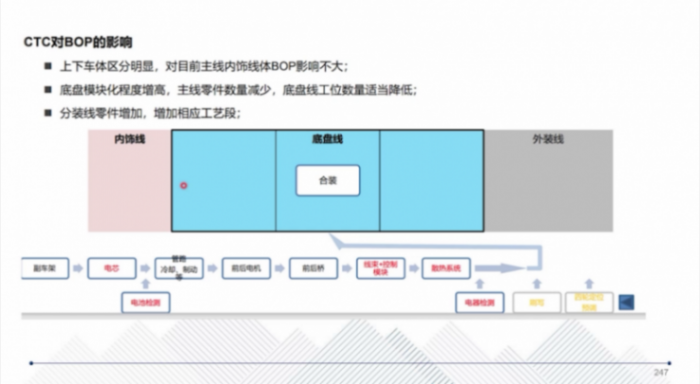

CTC實施需調整整車廠生產線，如在總裝線旁增設分裝車間，用于車架的電芯裝配、冷卻管路和電機安裝，再作為整體部件與車身合裝，減少對現有產線影響。但決策面臨挑戰：整車廠需權衡自建產線風險與供應商合作模式，內部意見分歧大，部分人擔憂變革復雜性，部分人認為不變革將導致虧損。漸進式策略被推薦，先從小批量C2C驗證密封和布置技術，再演進至CTB應用。路徑依賴阻礙創新，整車廠多采取跟進策略而非主動變革。最終，CTC核心在于簡化結構、提升空間利用率和降低成本，但需平衡密封性、安全性和批量可行性。
七、總結與行業展望
CTC技術通過高度集成推動電動車結構優化，但大規模應用需克服制造瓶頸，如公差控制、密封可靠性和分裝線投資。行業應借鑒成功案例（如特斯拉的自動化裝配），并聚焦電池技術創新（如刀片電池的高體積利用率）。未來，CTC有望實現滑板底盤標準化，但需跨部門協作和工藝優化，以提升日產量和競爭力。
